SST-9801B氣體報警裝置為防爆型儀表
SST-9801B氣體報警裝置為防爆型儀表
，其組成為兩個部分。探測器型號：GT-9801TB；控制器型號：SST-9801B：探測器與報警控制器，探測器（一次表）安裝在可能有氣體泄漏的危險場所，其核心元件為氣敏傳感器；報警控制器（二次表）安裝在安全場所的值班室內。當空氣中有可燃?xì)怏w或可燃有毒性氣體揮發的蒸汽時
，探測器檢測信號通過電纜立即傳送到報警控制單元，控制器顯示出氣體濃度，當超過設定的報警濃度值時，報警控制器即發出聲、光報警信號并輸出聯動控制信號，控制風機等設備排除險情，從而起到保障工廠安全生產，避免事故發生。廣泛用各類煉油廠、涂料廠、化工廠、印刷油墨、噴漆房等易發生可燃?xì)怏w泄漏的場所。執行標準：
GB3836.1-2000《爆炸性氣體環境用電氣設備通用要求》
GB3836.4-2000《爆炸性氣體環境用電氣設備本質安全型“I”》
GB16808-2008《可燃?xì)怏w報警控制器技術要求和試驗方法》
發證日期：

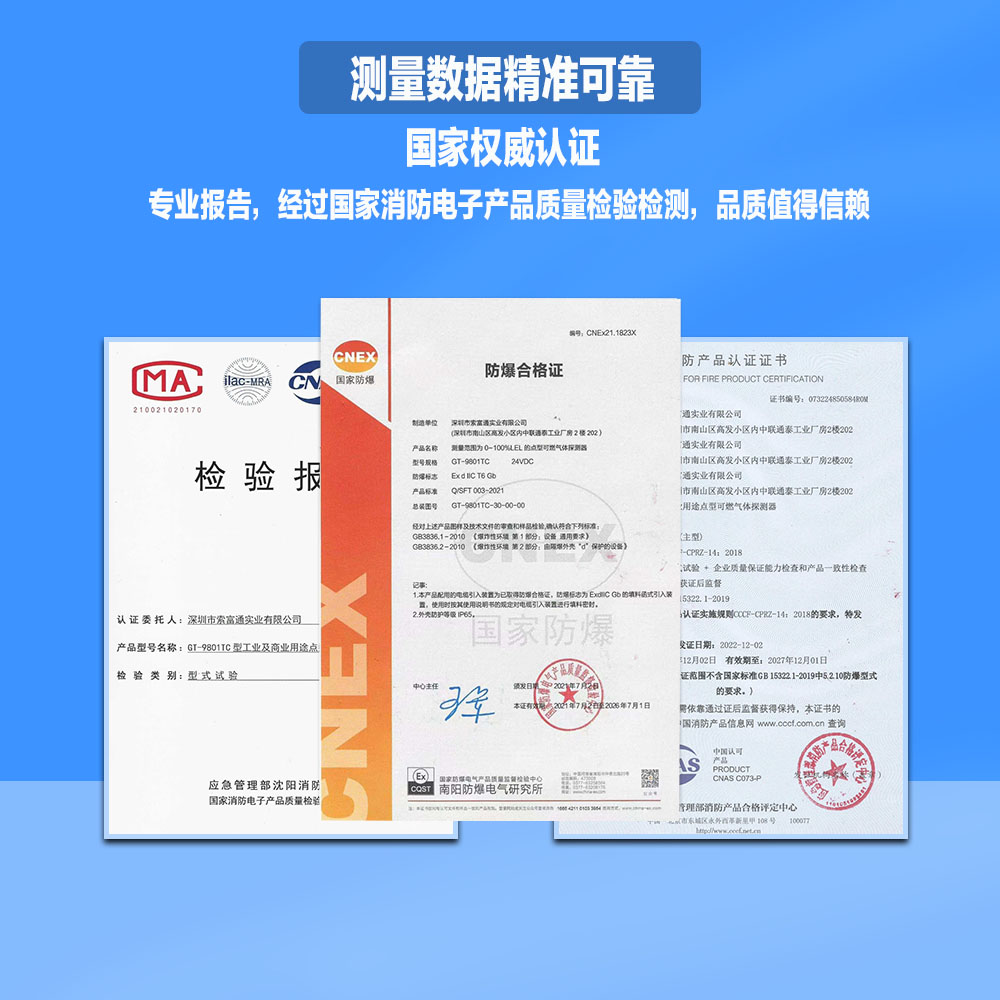

SST-9801B消防產品認證證書發（換）證日期：2023年09月01日
GT-9801TB消防產品認證證書發（換）證日期：2022年12月02日
主要參數：
檢測原理：催化燃燒
檢測氣體：煤油
探測器與控制器通訊信號：RS485
顯示方式：數字+模擬顯示
探測器顯示：正常指示
報警設定：低段20%LEL（可在5%到25%之間任意設定）
報警方式：聲
報警輸出：二段報警輸出（觸點容量5A/250VAC）
信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議
溫度范圍：-20℃～+55℃
相對溫度：10%～95%RH（非凝露）
控制器電源：AC220V/50Hz 探測器由控制器供電
最大功耗：≤5.5W/路
最大傳輸距離：1200M
探測器電氣接口：4分螺紋管或6分螺紋管
壁掛式機箱與固定尺寸:
機箱路數 | 尺寸A(mm) | 尺寸B(mm) |
三路 | 188 | 170 |
四路 | 240.5 | 222.5 |
五路 | 293 | 275 |
六路 | 345.5 | 327.5 |
八路 | 450.5 | 432.5 |
傳輸電纜最大傳輸距離（四芯電纜）
電纜芯線截面積 mm2 | 0.75 | 1.00 | 1.50 | 2.50 | 4.00 |
最遠傳輸距離M | 350 | 470 | 710 | 1020 | 1200 |
探測器的工作原理：
探測器的工作原理是氣敏傳感器在加熱、直接燃燒和電化學反應過程中根據不同的氣體濃度引起電阻的變化
探測器結構：
探測器由防護外殼及傳感器套件組成，由于本裝置為本質安全型防爆方式
探測器的安裝（探測器安裝在防爆區）
將安裝支架固定在立柱上或墻體上；（安裝支架包括：U型固定架
將探測器用M5*12的螺釘固定在探測器固定板上；
連接電纜：打開探測器上蓋
，4芯電纜穿過電纜壓緊元件，長度約50mm，將電纜剝?nèi)ネ馄?mm，電纜壓緊元件同電纜擰入探測器主體，保證電纜進線口密封，決不允許水由電纜引入口進入探測器內部；將電纜的四芯金屬線頭依次與探測器上的傳感器接線端子的S-、S+、V+、V-(即電源端子板上的10、11、12、13號端子）對應相連接控制器顯示面板說明：

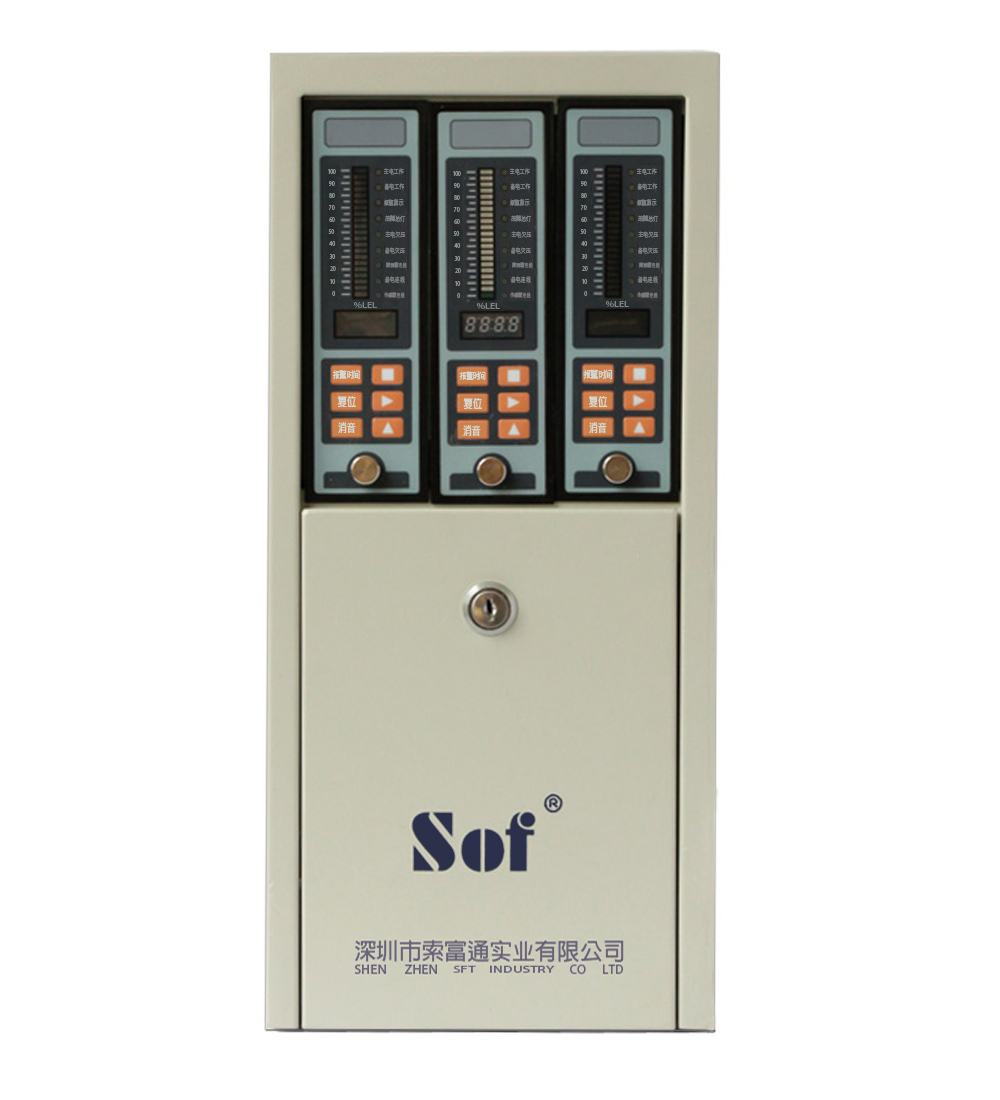

(1)監控標志：用戶填寫監控區地址
(2)濃度顯示刻度值；
(3)主電工作指示燈：綠色
(4)備電工作指示燈：綠色
(5)報警指示燈：紅色，當監控環境的可燃?xì)鉂舛瘸^報警設定值時紅色報警指示燈閃亮并伴隨有聲音報警
(6)故障總燈：黃色,當發生故障報警時黃色故障總燈點亮并伴隨有聲音報警;
(7)主電欠壓指示燈：黃色
(8)備電欠壓指示燈：黃色
(9)探測器連線指示燈：黃色
(10)備電連線指示燈：黃色；備電連線斷路時
(11)傳感器連線指示燈：黃色；傳感器連線短路、斷路時
(12)濃度模擬指示燈柱：零點為綠色燈，其余為紅色燈
(13)數碼顯示窗：濃度顯示
(14) 四方鍵：進入功能、功能操作確認
(15) 右移鍵：在數字輸入時進行移位操作，在功能操作時選擇功能
(16) 上翻鍵：數字輸入時增加其數值
(17)報警時間鍵：查詢報警時間；
(18)復位鍵：報警復位
(19)消音鍵：消除報警聲音
(20)面板鎖緊螺釘。
電源板端子說明：
(1)保險管
(2)主電電源開關
(3)備電電源開關
(4)接線端子說明
端子12、V +接探測器的電源正線(棕色)
系統使用：
1 開機
系統接線請按第8條的接線示意圖連接
2 系統使用
常規情況使用系統
3 主電欠壓
當主電低于180VAC時
4 備電欠壓
當主電源斷電
5 探測器連線故障
當出現控制器與探測器的連線斷路
常監控狀態
6 備電連線故障
當備用電源與控制器之間的連線出現斷路
7 消音當系統處于氣體報警時會發出聲光報警
、聯動信號及記錄報警時間，按消音鍵可解除聲音報警信號，光信號、聯動信號及報警時間仍然保持。控制器發出故障報警時，按消音鍵可解除聲報警信號，光信號仍然保持。8 查看報警時間
控制器產生氣體報警時發出聲
、光報警信號及聯動輸出信號，同時記錄氣體報警發生的時間。按“報警時間”鍵3秒（控制器發出“嘀-嘀-嘀”聲音）松開，此時數碼窗顯示氣體報警時的時間，第一屏是月、日，2秒后黑屏，然后第二屏顯示的是時、分9 系統復位
控制器產生氣體報警時發出聲
維護與故障處理
日常維護：
用戶的標定校驗時間一般間隔為三個月
，要經常檢查氣體報警系統工作是否正常；更換傳感器后，必須進行零點和量程的標定校驗。故障檢修：
故障現象 | 原因分析 | 措施方法 |
對氣體無反應 | 氣體選用不適 | 使用正確洋氣進行標定 |
傳感器損壞 | 更換傳感器 | |
系統不工作 | 主電源開關沒接通 電路板連線松脫 | 打開主電源開關 插好連接線 |
主電欠壓故障報警 | 交流電源低于180V | 檢查交流供電 |
備電欠壓故障報警 | 備用電源電量不足 | 提供交流電源使其充電 |
探測器連線故障報警 | 控制器與探測器之間的連接線斷路、短路 | 排除連接線的短路、斷路 |
備電連線故障報警 | 備用電源開關沒接通，備用電源松脫 | 打開備用電源開關 連接好備用電源 |
