SST-9801B氣體報警裝置為防爆型儀表
SST-9801B氣體報警裝置為防爆型儀表

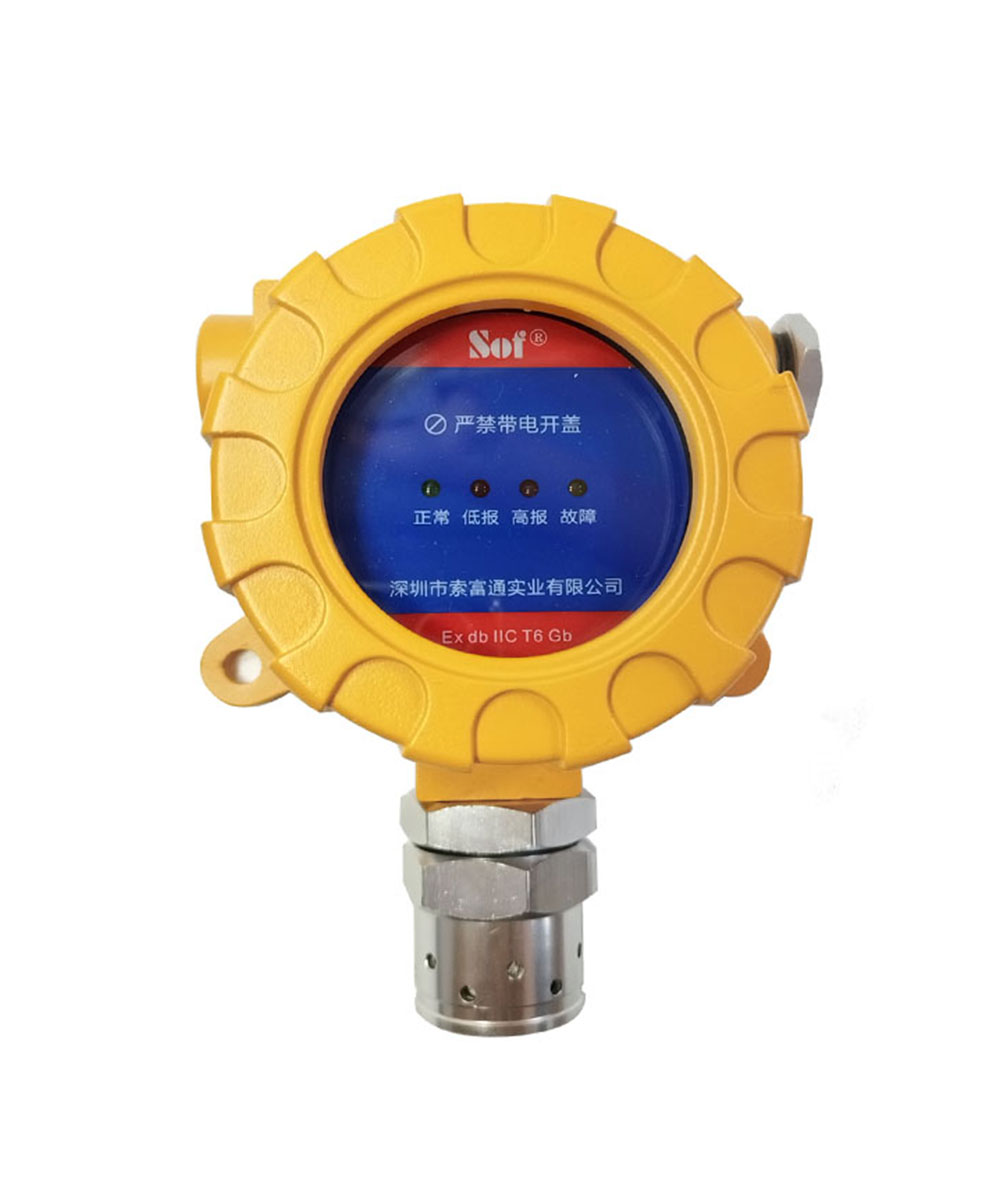

，其組成為兩個部分。探測器型號：GT-9801TB當空氣中有可燃氣體或可燃有毒性氣體揮發的蒸汽時，探測器檢測信號通過電纜立即傳送到報警控制單元
執行標準：
GB3836.1-2000《爆炸性氣體環境用電氣設備通用要求》
GB3836.4-2000《爆炸性氣體環境用電氣設備本質安全型“I”》
GB16808-2008《可燃氣體報警控制器技術要求和試驗方法》
發證日期：
SST-9801B消防產品認證證書發（換）證日期：2023年09月01日
GT-9801TB消防產品認證證書發（換）證日期：2022年12月02日
，有效期至：2027年12月01日；首次發證日期：2022年-12月-2日；主要參數：
檢測原理：催化燃燒
檢測氣體：異丙醇
探測器與控制器通訊信號：RS485
顯示方式：數字+模擬顯示
探測器顯示：正常指示、低報警指示
、高報警指示、故障指示報警設定：低段20%LEL（可在5%到25%之間任意設定）
，高段50%LEL報警方式：聲、光報警
報警輸出：二段報警輸出（觸點容量5A/250VAC）
信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議
溫度范圍：-20℃～+55℃
相對溫度：10%～95%RH（非凝露）
控制器電源：AC220V/50Hz 探測器由控制器供電
最大功耗：≤5.5W/路
最大傳輸距離：1200M
探測器電氣接口：4分螺紋管或6分螺紋管
壁掛式機箱與固定尺寸:
機箱路數 | 尺寸A(mm) | 尺寸B(mm) |
三路 | 188 | 170 |
四路 | 240.5 | 222.5 |
五路 | 293 | 275 |
六路 | 345.5 | 327.5 |
八路 | 450.5 | 432.5 |
傳輸電纜最大傳輸距離（四芯電纜）
電纜芯線截面積 mm2 | 0.75 | 1.00 | 1.50 | 2.50 | 4.00 |
最遠傳輸距離M | 350 | 470 | 710 | 1020 | 1200 |
探測器的工作原理：
探測器的工作原理是氣敏傳感器在加熱、直接燃燒和電化學反應過程中根據不同的氣體濃度引起電阻的變化
，從而輸出不同的電壓信號。探測器結構：
探測器由防護外殼及傳感器套件組成
，由于本裝置為本質安全型防爆方式，探測器外殼僅起防護作用。探測器的安裝（探測器安裝在防爆區）
將安裝支架固定在立柱上或墻體上；（安裝支架包括：U型固定架
將探測器用M5*12的螺釘固定在探測器固定板上；
連接電纜：打開探測器上蓋
，4芯電纜穿過電纜壓緊元件，長度約50mm，將電纜剝?nèi)ネ馄?mm，電纜壓緊元件同電纜擰入探測器主體，保證電纜進線口密封，決不允許水由電纜引入口進入探測器內部；將電纜的四芯金屬線頭依次與探測器上的傳感器接線端子的S-、S+、V+、V-(即電源端子板上的10、11、12、13號端子）對應相連接；合上探測器蓋用螺釘將其緊固，探測器現場安裝完畢。控制器顯示面板說明：

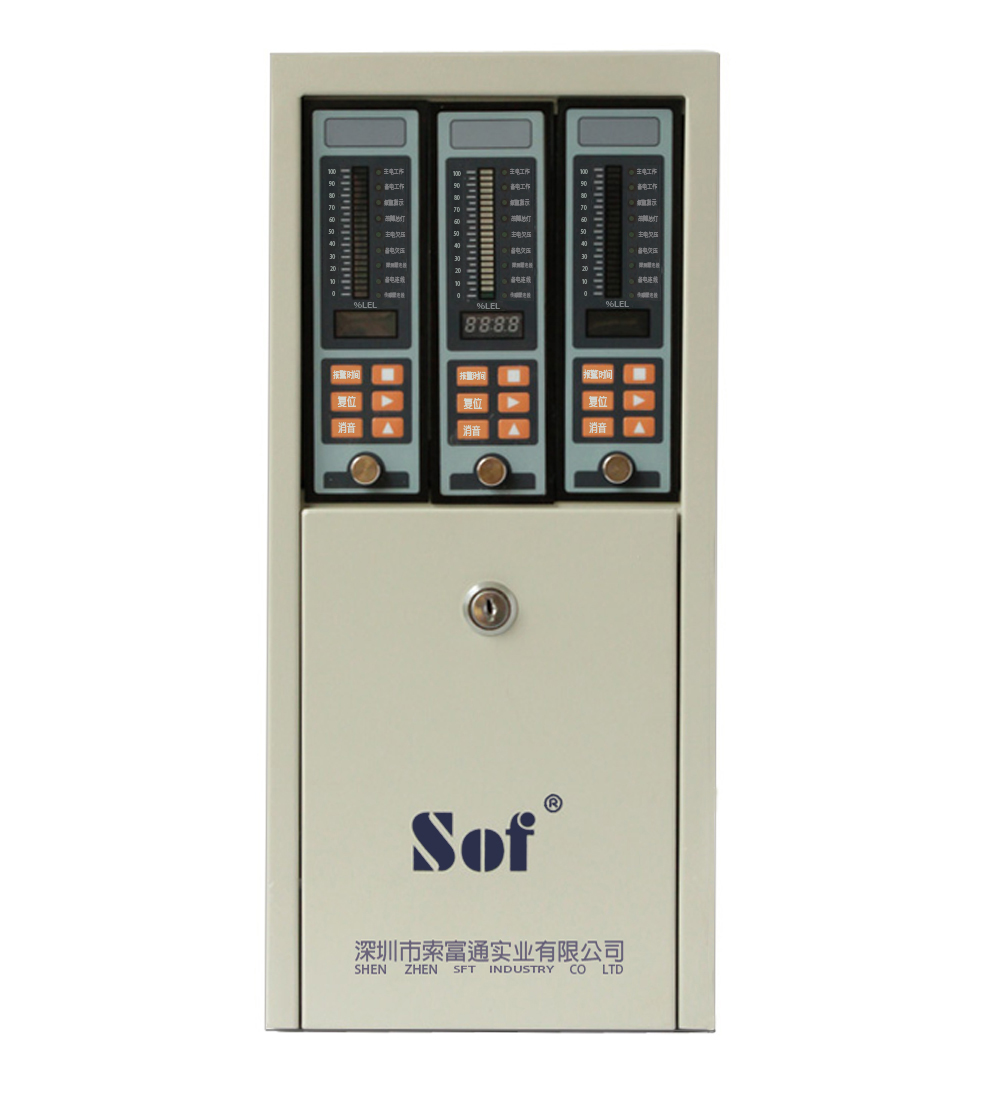

(1)監控標志：用戶填寫監控區地址
；(2)濃度顯示刻度值
；(3)主電工作指示燈：綠色；
(4)備電工作指示燈：綠色
；(5)報警指示燈：紅色
，當監控環境的可燃氣濃度超過報警設定值時紅色報警指示燈閃亮并伴隨有聲音報警；(6)故障總燈：黃色,當發生故障報警時黃色故障總燈點亮并伴隨有聲音報警;
(7)主電欠壓指示燈：黃色
；主電出現欠壓情況時，該指示燈亮并伴隨有聲音報警；(8)備電欠壓指示燈：黃色
；主電斷電,備用電源不能保證控制器正常工作時，該指示燈亮并伴隨有聲音報警；(9)探測器連線指示燈：黃色
；探測器連線短路、斷路時，該指示燈亮并伴隨有聲音報警(10)備電連線指示燈：黃色；備電連線斷路時
(11)傳感器連線指示燈：黃色
(12)濃度模擬指示燈柱：零點為綠色燈
(13)數碼顯示窗：濃度顯示
、系統時間顯示、報警時間顯示、密碼顯示；(14) 四方鍵：進入功能
、功能操作確認、復位操作確認；(15) 右移鍵：在數字輸入時進行移位操作，在功能操作時選擇功能
；(16) 上翻鍵：數字輸入時增加其數值；
(17)報警時間鍵：查詢報警時間
；(18)復位鍵：報警復位；
(19)消音鍵：消除報警聲音
；(20)面板鎖緊螺釘
。電源板端子說明：
(1)保險管
；(2)主電電源開關
(3)備電電源開關
(4)接線端子說明
端子12、V +接探測器的電源正線(棕色)
系統使用：
1 開機
系統接線請按第8條的接線示意圖連接
2 系統使用
常規情況使用系統，通電后系統處于正常監測狀態
3 主電欠壓
當主電低于180VAC時
4 備電欠壓
當主電源斷電
5 探測器連線故障
當出現控制器與探測器的連線斷路
常監控狀態
6 備電連線故障
當備用電源與控制器之間的連線出現斷路
7 消音當系統處于氣體報警時會發出聲光報警、聯動信號及記錄報警時間
8 查看報警時間
控制器產生氣體報警時發出聲
9 系統復位
控制器產生氣體報警時發出聲
維護與故障處理
日常維護：
用戶的標定校驗時間一般間隔為三個月
故障檢修：
故障現象 | 原因分析 | 措施方法 |
對氣體無反應 | 氣體選用不適 | 使用正確洋氣進行標定 |
傳感器損壞 | 更換傳感器 | |
系統不工作 | 主電源開關沒接通 電路板連線松脫 | 打開主電源開關 插好連接線 |
主電欠壓故障報警 | 交流電源低于180V | 檢查交流供電 |
備電欠壓故障報警 | 備用電源電量不足 | 提供交流電源使其充電 |
探測器連線故障報警 | 控制器與探測器之間的連接線斷路、短路 | 排除連接線的短路、斷路 |
備電連線故障報警 | 備用電源開關沒接通，備用電源松脫 | 打開備用電源開關 連接好備用電源 |
