SST-9801B氣體報警裝置為防爆型儀表
SST-9801B氣體報警裝置為防爆型儀表
當空氣中有可燃?xì)怏w或可燃有毒性氣體揮發的蒸汽時，探測器檢測信號通過電纜立即傳送到報警控制單元
執行標準：
GB3836.1-2000《爆炸性氣體環境用電氣設備通用要求》
GB3836.4-2000《爆炸性氣體環境用電氣設備本質安全型“I”》
GB16808-2008《可燃?xì)怏w報警控制器技術要求和試驗方法》
發證日期：
SST-9801B消防產品認證證書發（換）證日期：2023年09月01日
GT-9801TB消防產品認證證書發（換）證日期：2022年12月02日，有效期至：2027年12月01日
；首次發證日期：2022年-12月-2日；主要參數：
檢測原理：催化燃燒
檢測氣體：環丙烷
探測器與控制器通訊信號：RS485
顯示方式：數字+模擬顯示
探測器顯示：報警指示
、故障指示報警設定：低段20%LEL（可在5%到25%之間任意設定）
，高段50%LEL報警方式：聲
、光報警報警輸出：二段報警輸出（觸點容量5A/250VAC）
信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議
溫度范圍：-20℃～+55℃
相對溫度：10%～95%RH（非凝露）
控制器電源：AC220V/50Hz 探測器由控制器供電
最大功耗：≤5.5W/路
最大傳輸距離：1200M
探測器電氣接口：4分螺紋管或6分螺紋管
壁掛式機箱與固定尺寸:
機箱路數 | 尺寸A(mm) | 尺寸B(mm) |
三路 | 188 | 170 |
四路 | 240.5 | 222.5 |
五路 | 293 | 275 |
六路 | 345.5 | 327.5 |
八路 | 450.5 | 432.5 |
傳輸電纜最大傳輸距離（四芯電纜）
電纜芯線截面積 mm2 | 0.75 | 1.00 | 1.50 | 2.50 | 4.00 |
最遠傳輸距離M | 350 | 470 | 710 | 1020 | 1200 |

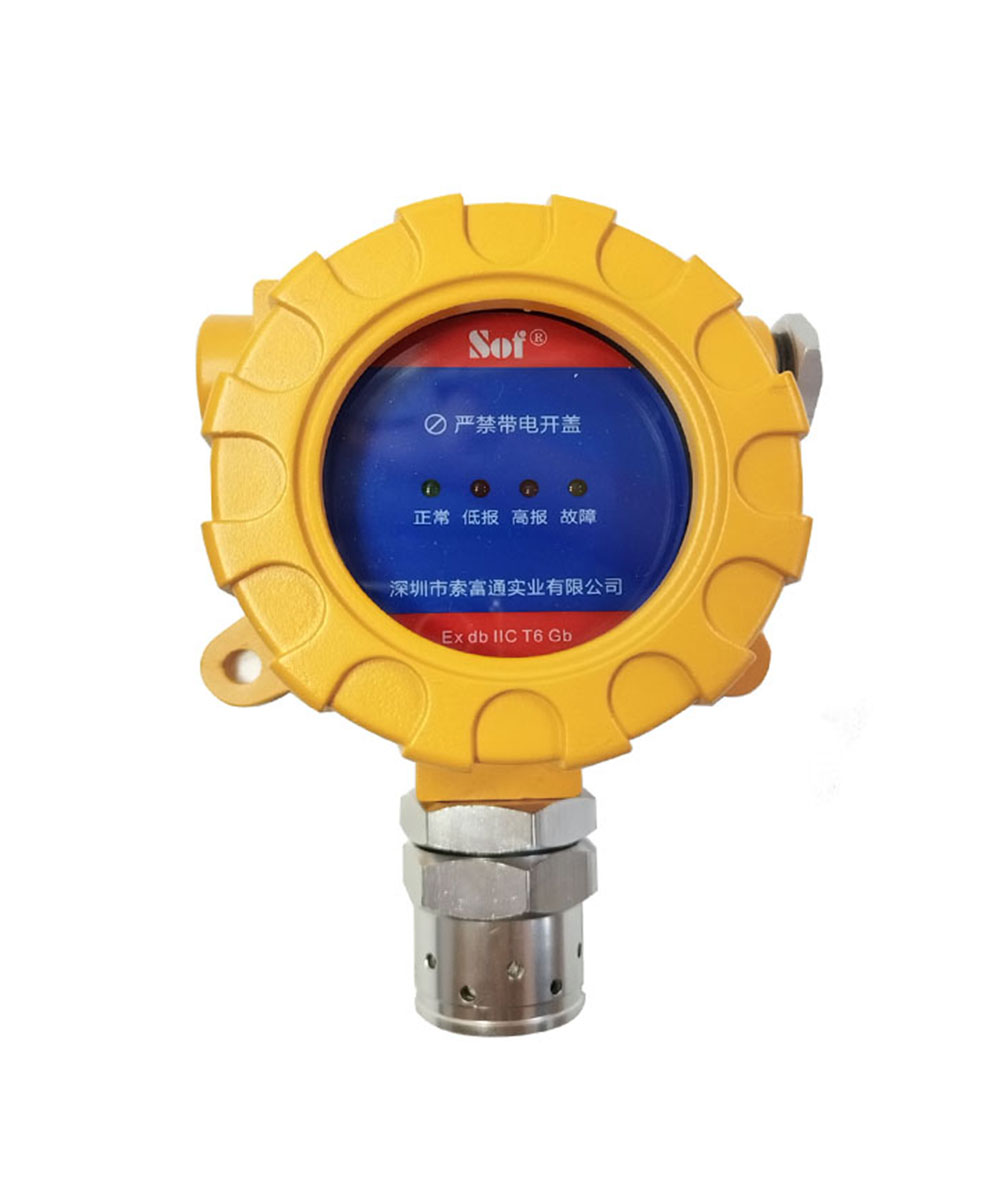

探測器的工作原理：
探測器的工作原理是氣敏傳感器在加熱、直接燃燒和電化學反應過程中根據不同的氣體濃度引起電阻的變化
，從而輸出不同的電壓信號。探測器結構：
探測器由防護外殼及傳感器套件組成
，由于本裝置為本質安全型防爆方式，探測器外殼僅起防護作用。探測器的安裝（探測器安裝在防爆區）
將安裝支架固定在立柱上或墻體上
；（安裝支架包括：U型固定架、探測器固定板、M6立方螺母或平彈墊）。將探測器用M5*12的螺釘固定在探測器固定板上
連接電纜：打開探測器上蓋，4芯電纜穿過電纜壓緊元件

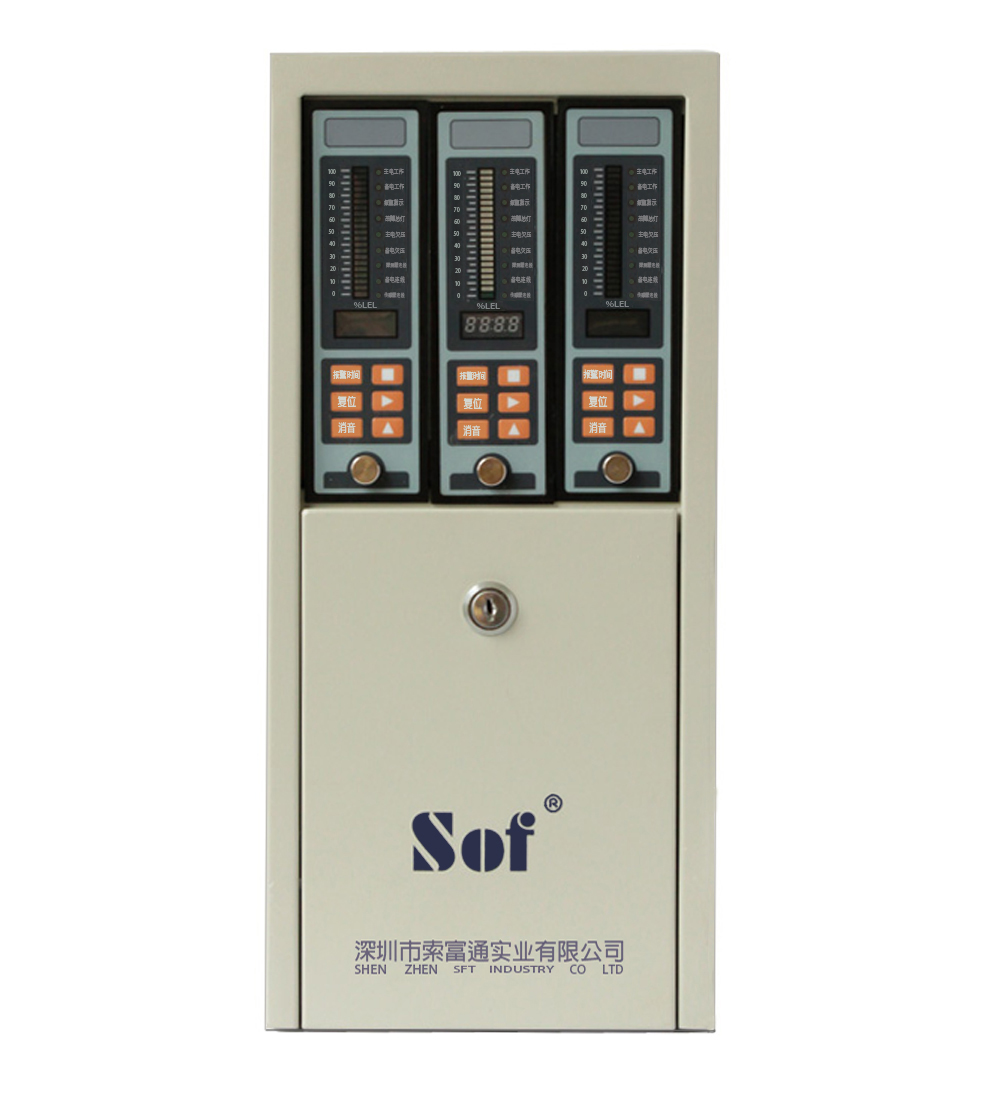

控制器顯示面板說明：
(1)監控標志：用戶填寫監控區地址；
(2)濃度顯示刻度值
；(3)主電工作指示燈：綠色；
(4)備電工作指示燈：綠色
；(5)報警指示燈：紅色
，當監控環境的可燃?xì)鉂舛瘸^報警設定值時紅色報警指示燈閃亮并伴隨有聲音報警；(6)故障總燈：黃色,當發生故障報警時黃色故障總燈點亮并伴隨有聲音報警;
(7)主電欠壓指示燈：黃色；主電出現欠壓情況時
，該指示燈亮并伴隨有聲音報警；(8)備電欠壓指示燈：黃色
；主電斷電,備用電源不能保證控制器正常工作時，該指示燈亮并伴隨有聲音報警(9)探測器連線指示燈：黃色；探測器連線短路
(10)備電連線指示燈：黃色；備電連線斷路時
(11)傳感器連線指示燈：黃色
(12)濃度模擬指示燈柱：零點為綠色燈
，其余為紅色燈；(13)數碼顯示窗：濃度顯示
、系統時間顯示、報警時間顯示、密碼顯示；(14) 四方鍵：進入功能
、功能操作確認、復位操作確認；(15) 右移鍵：在數字輸入時進行移位操作
，在功能操作時選擇功能；(16) 上翻鍵：數字輸入時增加其數值
；(17)報警時間鍵：查詢報警時間；
(18)復位鍵：報警復位
(19)消音鍵：消除報警聲音；
(20)面板鎖緊螺釘
電源板端子說明：
(1)保險管；
(2)主電電源開關
(3)備電電源開關；
(4)接線端子說明
端子12
系統使用：
1 開機
系統接線請按第8條的接線示意圖連接
2 系統使用
常規情況使用系統
3 主電欠壓
當主電低于180VAC時
4 備電欠壓
當主電源斷電
5 探測器連線故障
當出現控制器與探測器的連線斷路、短路時
常監控狀態。
6 備電連線故障
當備用電源與控制器之間的連線出現斷路
7 消音當系統處于氣體報警時會發出聲光報警
8 查看報警時間
控制器產生氣體報警時發出聲、光報警信號及聯動輸出信號
，同時記錄氣體報警發生的時間。按“報警時間”鍵3秒（控制器發出“嘀-嘀-嘀”聲音）松開9 系統復位
控制器產生氣體報警時發出聲、光報警信號及聯動輸出信號
維護與故障處理
日常維護：
用戶的標定校驗時間一般間隔為三個月，要經常檢查氣體報警系統工作是否正常
；更換傳感器后，必須進行零點和量程的標定校驗。故障檢修：
故障現象 | 原因分析 | 措施方法 |
對氣體無反應 | 氣體選用不適 | 使用正確洋氣進行標定 |
傳感器損壞 | 更換傳感器 | |
系統不工作 | 主電源開關沒接通 電路板連線松脫 | 打開主電源開關 插好連接線 |
主電欠壓故障報警 | 交流電源低于180V | 檢查交流供電 |
備電欠壓故障報警 | 備用電源電量不足 | 提供交流電源使其充電 |
探測器連線故障報警 | 控制器與探測器之間的連接線斷路、短路 | 排除連接線的短路、斷路 |
備電連線故障報警 | 備用電源開關沒接通，備用電源松脫 | 打開備用電源開關 連接好備用電源 |
