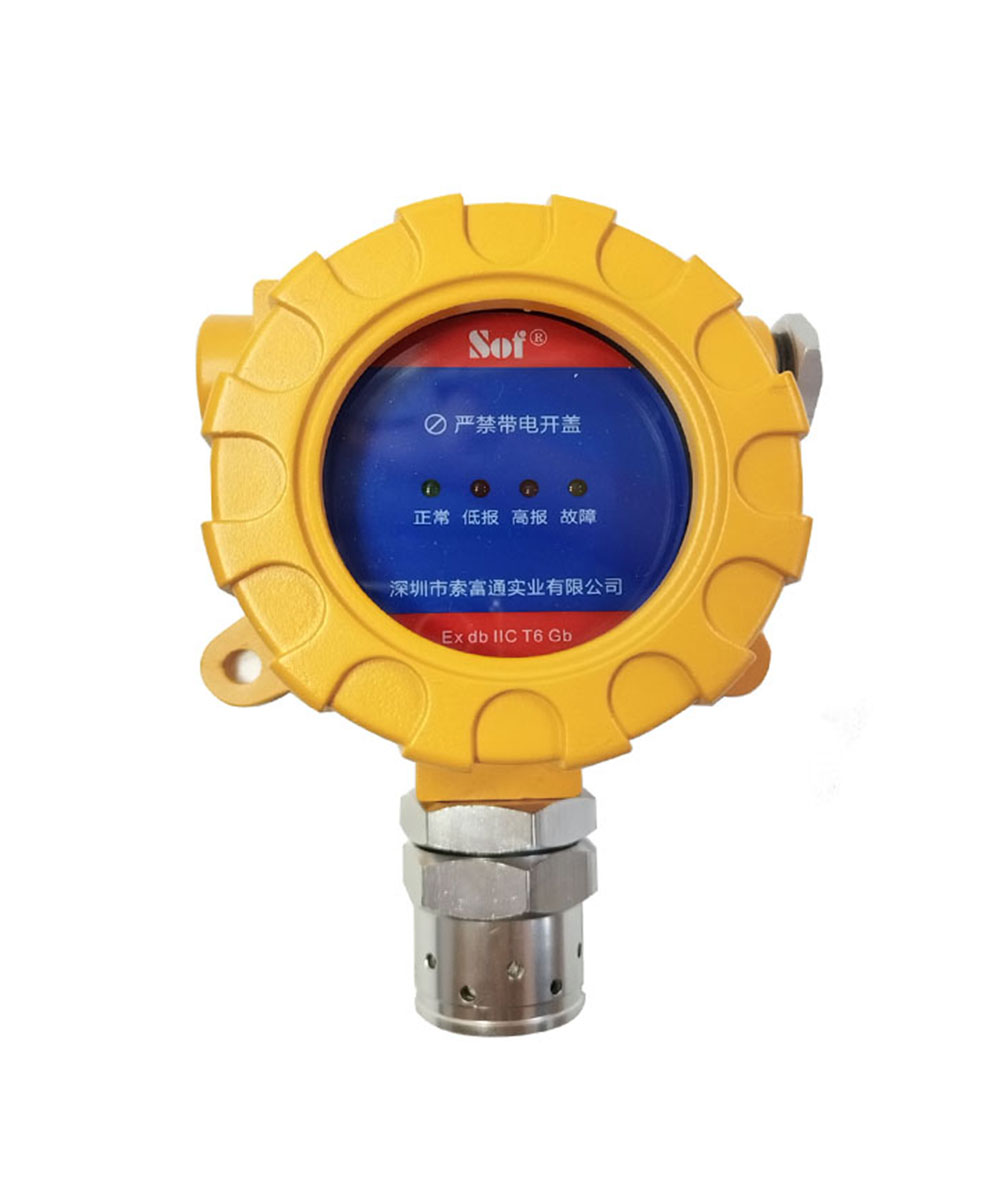

GT-9801TB/SST-9801B丁烷氣體報警器(圖1)

GT-9801TB/SST-9801B丁烷氣體報警器(圖2)

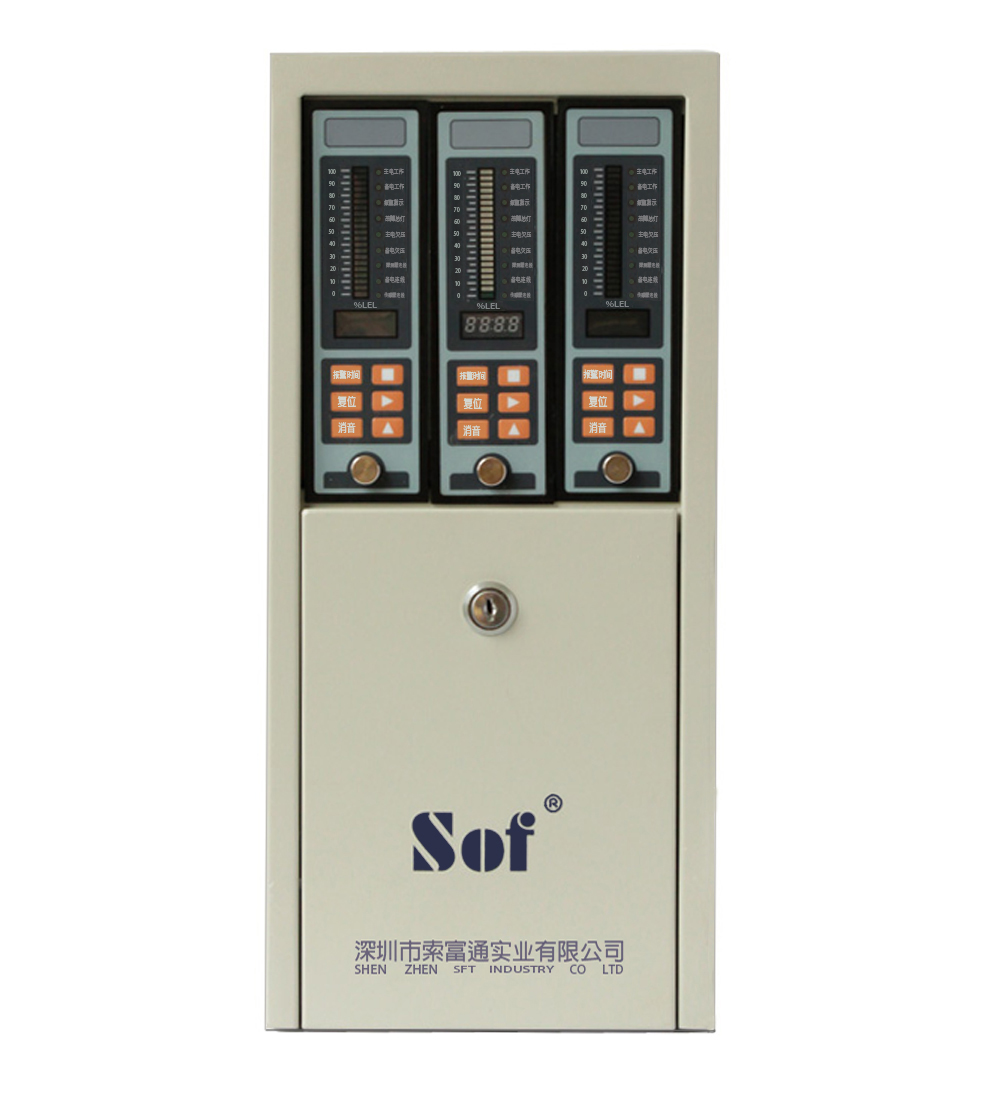

GT-9801TB/SST-9801B丁烷氣體報警器(圖3)

SST-9801B氣體報警裝置為防爆型儀表

，其組成為兩個部分

。探測器型號：GT-9801TB；控制器型號：SST-9801B：探測器與報警控制器

，探測器（一次表）安裝在可能有氣體泄漏的危險場所

，其核心元件為氣敏傳感器；報警控制器（二次表）安裝在安全場所的值班室內

。

　　當空氣中有可燃氣體或可燃有毒性氣體揮發的蒸汽時

，探測器檢測信號通過電纜立即傳送到報警控制單元，控制器顯示出氣體濃度

，當超過設定的報警濃度值時

，報警控制器即發出聲、光報警信號并輸出聯動控制信號

，控制風機等設備排除險情

，從而起到保障工廠安全生產，避免事故發生

。廣泛用各類煉油廠

、涂料廠、化工廠

、印刷油墨

、噴漆房等易發生可燃氣體泄漏的場所。

執行標準：

GB3836.1-2000《爆炸性氣體環境用電氣設備通用要求》

GB3836.4-2000《爆炸性氣體環境用電氣設備本質安全型“I”》

GB16808-2008《可燃氣體報警控制器技術要求和試驗方法》

發證日期：

SST-9801B消防產品認證證書發（換）證日期：2023年09月01日

，有效期至：2028年08月31日

；首次發證日期：2018年08月09日；

GT-9801TB消防產品認證證書發（換）證日期：2022年12月02日

，有效期至：2027年12月01日

；首次發證日期：2022年-12月-2日；

主要參數：

檢測原理：催化燃燒
檢測氣體：丁烷
探測器與控制器通訊信號：RS485
顯示方式：數字+模擬顯示
探測器顯示：報警指示
、故障指示
報警設定：低段20%LEL（可在5%到25%之間任意設定）
，高段50%LEL
報警方式：聲、光報警
報警輸出：二段報警輸出（觸點容量5A/250VAC）
信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議
溫度范圍：-20℃～+55℃
相對溫度：10%～95%RH（非凝露）
控制器電源：AC220V/50Hz 探測器由控制器供電
最大功耗：≤5.5W/路
最大傳輸距離：1200M
探測器電氣接口：4分螺紋管或6分螺紋管

壁掛式機箱與固定尺寸:

機箱路數	尺寸A(mm)	尺寸B(mm)
三路	188	170
四路	240.5	222.5
五路	293	275
六路	345.5	327.5
八路	450.5	432.5

傳輸電纜最大傳輸距離（四芯電纜）

電纜芯線截面積 mm2	0.75	1.00	1.50	2.50	4.00
最遠傳輸距離M	350	470	710	1020	1200

探測器的工作原理：

探測器的工作原理是氣敏傳感器在加熱

、直接燃燒和電化學反應過程中根據不同的氣體濃度引起電阻的變化

，從而輸出不同的電壓信號。

探測器結構：

探測器由防護外殼及傳感器套件組成

，由于本裝置為本質安全型防爆方式

，探測器外殼僅起防護作用。

探測器的安裝（探測器安裝在防爆區）

將安裝支架固定在立柱上或墻體上
；（安裝支架包括：U型固定架
、探測器固定板
、M6立方螺母或平彈墊）。
將探測器用M5*12的螺釘固定在探測器固定板上
；
連接電纜：打開探測器上蓋
，4芯電纜穿過電纜壓緊元件，長度約50mm
，將電纜剝?nèi)ネ馄?mm
，電纜壓緊元件同電纜擰入探測器主體，保證電纜進線口密封
，決不允許水由電纜引入口進入探測器內部
；將電纜的四芯金屬線頭依次與探測器上的傳感器接線端子的S-、S+
、V+
、V-(即電源端子板上的10、11
、12
、13號端子）對應相連接；合上探測器蓋用螺釘將其緊固
，探測器現場安裝完畢。

控制器顯示面板說明：

(1)監控標志：用戶填寫監控區地址

；

(2)濃度顯示刻度值

；

(3)主電工作指示燈：綠色；

(4)備電工作指示燈：綠色

；

(5)報警指示燈：紅色

，當監控環境的可燃氣濃度超過報警設定值時紅色報警指示燈閃亮并伴隨有聲音報警；

(6)故障總燈：黃色,當發生故障報警時黃色故障總燈點亮并伴隨有聲音報警;

(7)主電欠壓指示燈：黃色

；主電出現欠壓情況時

，該指示燈亮并伴隨有聲音報警；

(8)備電欠壓指示燈：黃色

；主電斷電,備用電源不能保證控制器正常工作時

，該指示燈亮并伴隨有聲音報警；

(9)探測器連線指示燈：黃色

；探測器連線短路

、斷路時，該指示燈亮并伴隨有聲音報警

；

(10)備電連線指示燈：黃色

；備電連線斷路時，該指示燈亮并伴隨有聲音報警

；

(11)傳感器連線指示燈：黃色

；傳感器連線短路

、斷路時，該指示燈亮并伴隨有聲音報警

；

(12)濃度模擬指示燈柱：零點為綠色燈

，其余為紅色燈；

(13)數碼顯示窗：濃度顯示

、系統時間顯示

、報警時間顯示、密碼顯示

；

(14) 四方鍵：進入功能

、功能操作確認、復位操作確認

；

(15) 右移鍵：在數字輸入時進行移位操作

，在功能操作時選擇功能；

(16) 上翻鍵：數字輸入時增加其數值

；

(17)報警時間鍵：查詢報警時間

；

(18)復位鍵：報警復位；

(19)消音鍵：消除報警聲音

；

(20)面板鎖緊螺釘

。

電源板端子說明：

(1)保險管；

(2)主電電源開關

；

(3)備電電源開關

；

(4)接線端子說明；接線端子1

、2

、21、22是交流AC220V/50Hz輸入接線端子

，端子3

、20是機殼接地；

端子12

、V +接探測器的電源正線(棕色)

；端子13、V-接探測器的地線(黑色)

；端子11

、S+接探測器的信號S+線(藍色)；端子10

、S-接探測器的信號S-線(白色)

；接線端子4、5

、18

、19是高段聯動輸出開關信號

，6、7

、16

、17是低段聯動輸出開關信號；接線端子8

、9是4-20mA電流輸出的正負極

；接線端子14、15是485通訊的正負極

。

系統使用：

1 開機

系統接線請按第8條的接線示意圖連接

。將主電源和備用電源的開關都打開，儀表通電

，儀器進入預熱階段

；數字顯示窗顯示預熱倒計時，倒計時結束后進入正常監測狀態

。

2 系統使用

常規情況使用系統

，通電后系統處于正常監測狀態，濃度模擬指示燈柱及數碼顯示窗都同時顯示監測環境的可燃氣體濃度

。當探測器監控環境的可燃氣濃度超過報警設定值時系統產生氣體報警

，記錄報警時間，紅色報警指示燈閃亮

，蜂鳴器鳴叫

，H、L兩組聯動信號輸出

。聲音報警信號可手動消除，聯動信號在氣體濃度低于報警點時自動消除

，報警時間和光報警信號會一直保持至進行手動復位操作

。

3 主電欠壓

當主電低于180VAC時，控制器面板上故障總燈以及主電欠壓黃色指示燈點亮并伴隨有聲音報警

，此時請檢查主電的供電情況

。故障消除后控制器回到正常監控狀態。

4 備電欠壓

當主電源斷電

，系統由備用電源供電

，備用電源不足以使系統正常工作時，故障總燈以及備電欠壓指示燈點亮并伴隨有聲音報警

。故障消除后控制器回到正常監控狀態

。

5 探測器連線故障

當出現控制器與探測器的連線斷路、短路時

，故障總燈以及探測器連線指示燈點亮并伴隨有聲音報警

，請檢查其連線情況

，故障消除后控制器回到正

常監控狀態。

6 備電連線故障

當備用電源與控制器之間的連線出現斷路

、短路等情況時

，故障總燈以及備電連線指示燈點亮并伴隨有聲音報警，請檢查其連線情況

，故障消除后控制器回到正常監控狀態

。

7 消音當系統處于氣體報警時會發出聲光報警、聯動信號及記錄報警時間

，按消音鍵可解除聲音報警信號

，光信號、聯動信號及報警時間仍然保持

?div id="4qifd00" class="flower right">

？刂破靼l(fā)出故障報警時，按消音鍵可解除聲報警信號

，光信號仍然保持

。

8 查看報警時間

控制器產生氣體報警時發出聲、光報警信號及聯動輸出信號

，同時記錄氣體報警發生的時間

。按“報警時間”鍵3秒（控制器發出“嘀-嘀-嘀”聲音）松開，此時數碼窗顯示氣體報警時的時間

，第一屏是月

、日，2秒后黑屏

，然后第二屏顯示的是時

、分。進行復位操作后報警時間才清除

，否則一直保存第一次的報警時間

。

9 系統復位

控制器產生氣體報警時發出聲、光報警信號及聯動輸出信號

，記錄報警時間

，聯動信號在氣體濃度低于報警點時自動消除，聲

、光報警信號和報警時間會一直保持至進行手動復位操作

。按下“復位”鍵3秒（控制器發出“嘀-嘀-嘀”聲音）松開，數碼顯示窗提示進行復位操作需輸入密碼

，按“ 上翻 ”和 “ 下翻”鍵輸入密碼后再按“ 四方”鍵進行復位

，聲、光報警信號解除，報警時間清除

，系統回到監測狀態

。

維護與故障處理

日常維護：

用戶的標定校驗時間一般間隔為三個月，要經常檢查氣體報警系統工作是否正常

；更換傳感器后

，必須進行零點和量程的標定校驗。

故障檢修：

故障現象	原因分析	措施方法
對氣體無反應	氣體選用不適	使用正確洋氣進行標定
對氣體無反應	傳感器損壞	更換傳感器
系統不工作	主電源開關沒接通電路板連線松脫	打開主電源開關 插好連接線
主電欠壓故障報警	交流電源低于180V	檢查交流供電
備電欠壓故障報警	備用電源電量不足	提供交流電源使其充電
探測器連線故障報警	控制器與探測器之間的連接線斷路、短路	排除連接線的短路、斷路
備電連線故障報警	備用電源開關沒接通，備用電源松脫	打開備用電源開關 連接好備用電源
