油氣站索富通可燃?xì)怏w報警器遠程監控系統設計

---

油氣站庫的安全度是衡量其安全技術管理水平的一項重要綜合指標

。油氣站庫儲存的油氣具有易燃、易爆、易揮發等特點, 存在一定的安全風險, 確保安全是油氣生產的關鍵, 因此深化安全技術管理工作非常重要。

目前可燃?xì)怏w監測與報警主要基于單點或多點式可燃?xì)怏w檢測報警儀表對可燃?xì)怏w濃度進行顯示報警, 大多采用聲光報警形式, 只限于值班室內報警, 報警范圍有限。隨著計算機及通信技術的發展與應用, 利用計算機通信將可燃?xì)怏w監測由分散

、獨立監視報警集成為集中遠程監測與報警系統, 由計算機實時采集并處理重點部位的可燃?xì)怏w濃度數據, 實現了計算機集中信息處理與網絡化信息管理。該基礎建設是實現油庫數字化的基礎, 也是“數字油田”的支撐技術, 將為油田優化運營和科學調度提供支持。

根據油氣站庫安全集中監控的要求, 可燃?xì)怏w遠程監測與報警系統采用了分布式模塊化設計

。利用組態軟件與ADAM 4017模塊通信協議的可燃?xì)怏w監測報警器 (簡稱報警器) 兩者之間的遠程通信, 實現了可燃?xì)怏w濃度遠程監測, 當濃度超限時中心監控室計算機屏幕上對應圖標閃爍并語音報警。

1 設計要求
根據油氣站庫安全集中監控的要求, 首先分析油氣站庫內危險源的種類和分布情況, 研究確定可燃?xì)怏w的監測區域, 設置可燃?xì)怏w傳感器采樣點。其次現場值班室設置報警器, 中心控制室采用先進的計算機遠程監測技術, 監測現場報警器采集的可燃?xì)怏w濃度數據

。

可燃?xì)怏w遠程監測與報警系統采用了分布式模塊化設計, 在中心控制室設集中監測計算機, 在各檢測點值班室設置報警器, 由RS-485總線相連, 形成兩級分布式報警檢測網絡

。中心控制室可實時查看各檢測點可燃?xì)怏w濃度值及報警狀態, 如果有濃度超限的報警, 屏幕上檢測點有顏色變化的閃爍, 計算機語音提示報警位置;同時各檢測點值班室報警器對應處指示燈閃爍, 報警器語音提示報警位置, 如出現災情, 兩級值班人員能同時處理。兩級報警安全監控防線, 確保了油氣站庫的生產安全。

設置可燃?xì)怏w傳感器采樣點時, 選擇油氣站庫可燃性氣體泄漏的重點部位作為主要安全監測目標, 對泵房、閥組間

、計量間等可能存在可燃?xì)怏w泄漏和積存的爆炸危險場合進行可燃?xì)怏w濃度監測。

實現油氣站庫數字化及油田數字化, 需要將監測主機與油田企業網相連, 經授權的上級主管單位或調度室可隨時查看該項目報警監測數據。

除對可燃?xì)怏w實時監測之外, 油氣站庫一些關鍵地方需要人工定時巡檢, 并設置人工巡檢按鍵, 人工巡檢時, 按下按鍵, 監視報警主機可檢測記錄人工巡檢情況, 形成巡檢報表

。

2 硬件設計

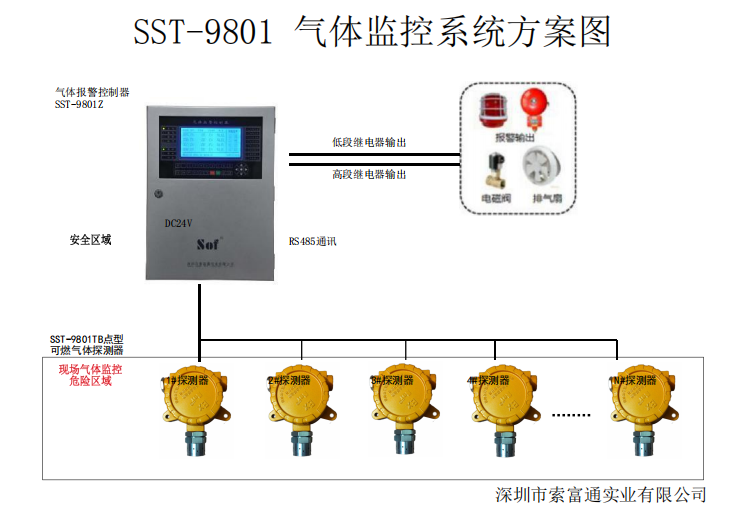

可燃?xì)怏w遠程監測與報警系統見圖1

。

現場可燃?xì)怏w監測由5臺報警器組成

。報警器是由以單片機為核心構成的智能控制單元, 各有地址編號, 可按需設定。它們通過接口連入RS-485總線, 作為從機響應監測主機的命令。主機發送采集數據命令, 報警器按命令將各自的數據送往主機進行處理。根據油氣站庫的實際情況, 在原油穩定室、外輸泵房
