索富通燃?xì)鈭?bào)警器接線

。下面是接線的步驟：

1）將安裝支架固定在立柱上或墻體上

；（安裝支架包括：U型固定架、探測器固定板、M6立方螺母和平彈墊）。
2）將探測器用M5x12的螺釘固定在探測器固定板上；
3）連接電纜：打開探測器上蓋，4芯電纜穿過電纜壓緊元件，長度約50mm，將電纜剝?nèi)ネ馄?mm， 電纜壓緊元件同電纜擰入探測器主體，保證電纜進線口密封，決不允許水由電纜引入口進入探測器內部；將電纜的四芯金屬線頭依次與探測器上的傳感器接線端子的S-、S+、V+、V-（即電源端子板上的10、11、12、13號端子）對應相連接；合上探測器蓋,用螺釘將其緊固，探測器現場安裝完畢。

注：使用三芯電纜線時“S-”可以不用連接

。

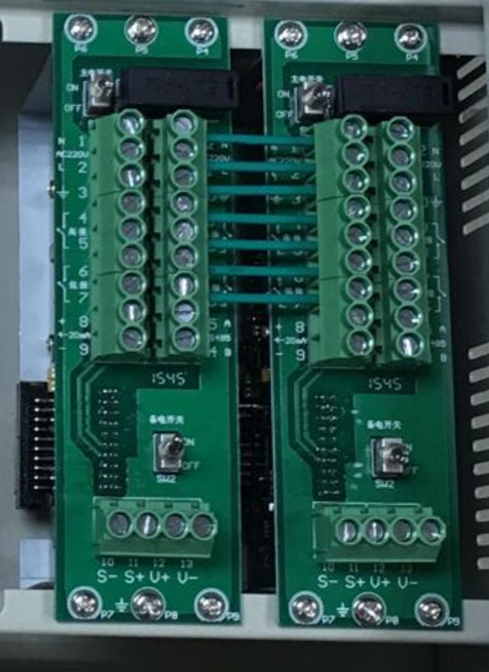

(實物接線端子)

詳細資料可瀏覽SST-9801B系列氣體報警器說明書,它包含了產品概述、系統特點

、選擇說明
